不同原礦加工的環(huán)輥磨碳酸鈣的物理指標(biāo)

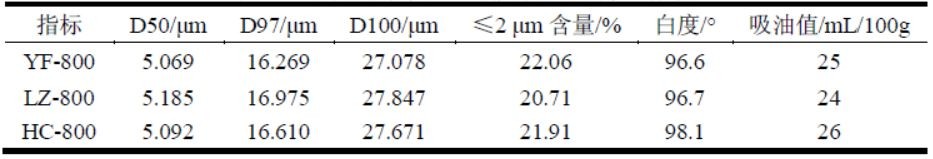

不同原礦加工的碳酸鈣的物理指標(biāo)

 從表中可以看出，三種碳酸鈣的白度都在93 以上，其中采用海城白云石原礦生產(chǎn)的HC-800 的白度最高，達(dá)到98.1。從粉體細(xì)度上分析，選用相同的生產(chǎn)設(shè)備，采用相同的工藝參數(shù)生產(chǎn)出的800 目粉體，其粒徑分布基本相同。從吸油值上分析，LZ-800 的吸油值最低，吸油值越低，相對而言對乳液的需求量可能會更小，但是在同等情況下做出的成品可能會偏稀。

不同原礦加工的碳酸鈣的化學(xué)組分

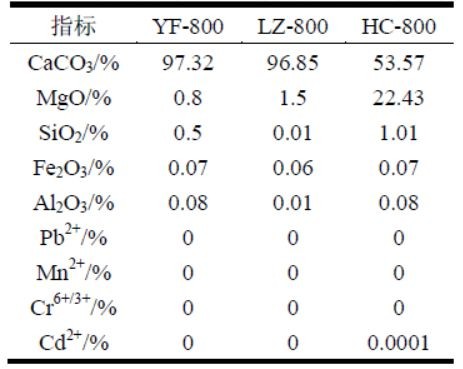

不同原礦加工的碳酸鈣的化學(xué)組分

從表中結(jié)果可以看出，江西永豐大方解加工的YF-800 碳酸鈣含量最高，雜質(zhì)元素和重金屬含量最低；連州小方解加工的LZ-800 的SiO2 最低，相對而言對加工設(shè)備的磨損也會低；海城白云石加工的HC-800，其成分為典型的白云石成分，其中MgO的含量較多，達(dá)到22.43%，碳酸鈣的純度較低，因此粉體一些性能可能會受到影響。

不同原礦加工的碳酸鈣的粒子形貌

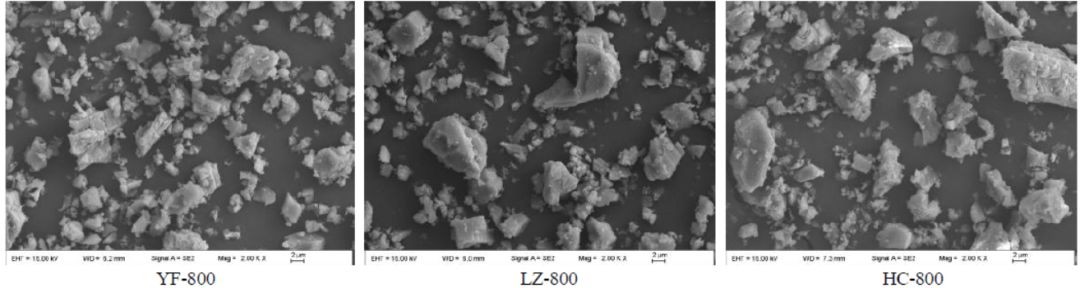

不同原礦加工的碳酸鈣的掃描電鏡圖

上圖放大倍數(shù)為2000 倍。從圖中可以看出，三種碳酸鈣粒子均呈無規(guī)形狀，其中采用大方解生產(chǎn)的YF-800 顆粒表面孔和凹陷較多點(diǎn)，結(jié)晶度更完整，顆粒表面沒有附著太多小顆粒；而其他兩種礦石加工的粉體其表面都附著了一定的小顆粒，有些成為了一些小的團(tuán)聚體。從粒子分布的均勻度上看，YF-800 的粒子分布的更均勻，顆粒的大小基本一致，而其他兩種碳酸鈣顆粒大小差異程度比較大，粒子分布相對不均勻一些。

乳膠漆粘度分析

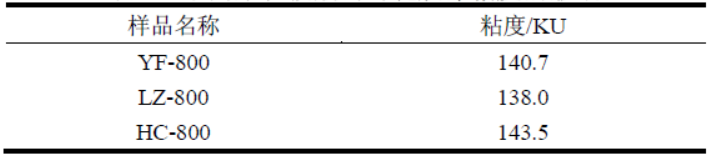

不同原礦碳酸鈣對乳膠漆粘度的影響

從表中可以看出，HC-800 的粘度最大，LZ-800 的粘度最小。這與三種碳酸鈣的吸油值有著一定的關(guān)系，吸油值就越大，相應(yīng)地也增加了對乳液的吸附，提高了整體粘稠度，這與吸油值的測試結(jié)果是一致的。

乳膠漆對比率分析

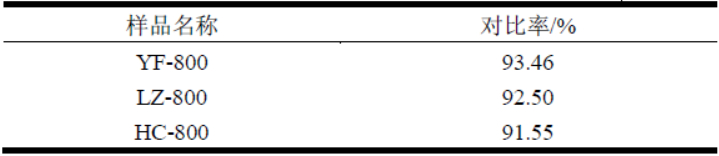

不同原礦碳酸鈣對乳膠漆對比率的影響

 從表中可以看出，采用方解石原礦生產(chǎn)的重鈣應(yīng)用于乳膠漆中時(shí)其對比率均明顯高于白云石原礦生產(chǎn)的重鈣；在方解石產(chǎn)品中，大方解石生產(chǎn)的重鈣的對比率又比小方解石生產(chǎn)的重鈣高。

乳膠漆漆膜耐洗刷性能分析

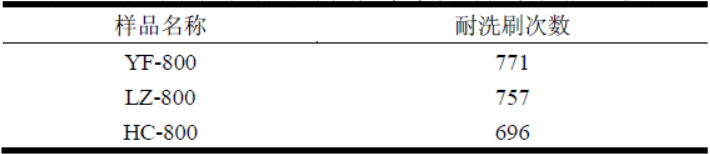

不同原礦碳酸鈣對乳膠漆漆膜耐洗刷性能的影響

 從表中 可以看出，采用永豐大方解石加工的YF-800 制備的乳膠漆漆膜的耐洗刷次數(shù)最高，達(dá)到771 次，其次是采用永豐大方解石加工的LZ-800，其耐洗刷次數(shù)為757 次，與YF-800 相當(dāng)，采用海城白云石生產(chǎn)的HC-800 制備的乳膠漆的漆膜耐洗刷性能最差，耐洗刷次數(shù)為696 次，但均大于500 次，完全符合國家標(biāo)準(zhǔn)。

結(jié)論

采用大方解石加工的碳酸鈣產(chǎn)品白度高、雜質(zhì)元素含量低、顆粒分布比較均勻；采用大方解石加工的碳酸鈣應(yīng)用于內(nèi)墻乳膠漆中其對比率及耐洗刷性能明顯優(yōu)于小方解和白云石生產(chǎn)的重質(zhì)碳酸鈣。
