粉體設備是粉體材料加工生產中不能缺少的，機械化生產的便利使我們擺脫了傳統的手工模式，讓我們能更快速感受生活的美好。常用的粉體設備由磨粉設備、篩分設備、輸送設備組成。其中，磨粉設備是一條粉體生產線的主機設備，其種類繁多，其中最常見的要數球磨機和雷蒙磨。許多初入粉體行業的客戶，對于粉體設備不太了解，許多客戶會問到一條粉體生產線由哪些設備組成？球磨機和雷蒙磨有哪些區別？今天就由專業的粉體設備廠家桂林鴻程小編為您一一介紹。

一、磨粉設備

1.球磨機

球磨機的主體是由鋼板卷制而成的回轉筒體。筒體兩端裝有帶空心軸的端蓋，筒體內壁裝有襯板。磨內裝有不同規格的研磨介質（或稱研磨體）。當磨機回轉時，研磨介質由于離心力的作用，隨筒體一起回轉，被帶到一定高度時，由于其本身的重力作用拋落下來，對物料進行沖擊；同時，研磨介質在磨內存在有滑動和滾動，對物料起研磨作用；在研磨介質沖擊和研磨的共同作用下，物料被粉碎和磨細。在球磨機粉碎配合料時，還兼起混合作用。

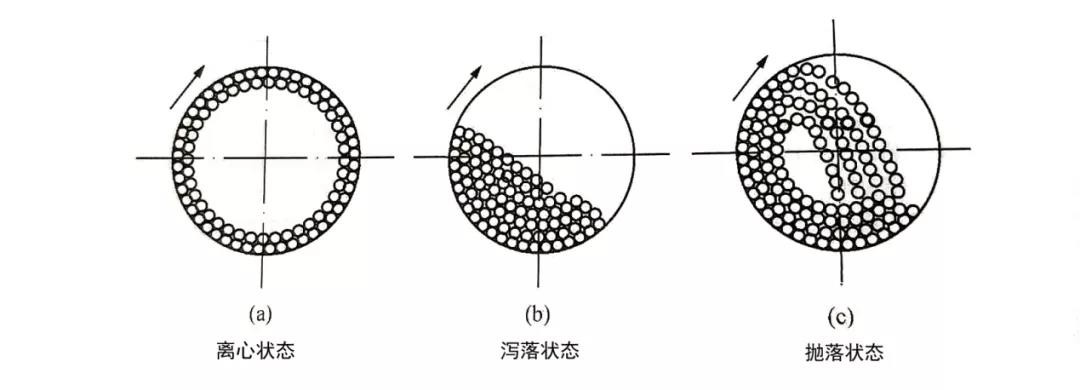

球磨機工作原理

是不是相對難記，但只要通過換物思考法就能輕易區分。球磨機與老式爆米花機是不是很類似。老式爆米花機外形類似球磨機的回轉筒體，里面的物料相當于我們需要球磨的物料，物料（大米、玉米）在爆米花機內作不同形式狀態的運動（離心、瀉落及拋落狀態），只不過，球磨機內研磨體的運動狀態相對復雜些，有的貼附在磨機筒壁上的運動；有沿筒壁和研磨體層向下的滑動，有類似拋射體的拋落運動，還存在自傳運動和滾動等。三種運動狀態是相互聯系的，這些運動狀態的改變?nèi)Q于粉磨條件。研磨體對物料的基本作用是上述各種運動對物料綜合作用的結果，其中以沖擊和研磨作用為主。

2.雷蒙磨

雷蒙磨粉機

雷蒙磨，又叫懸擺式磨粉機，其主要結構除了作為外形支架的梅花架，其機械部分主要還是由管路系統、磨機主機、鼓風機、分析器件四部分組成。在雷蒙磨進入工作狀態時，首先將需要磨碎的非金屬礦物從位于磨機主機側部的給料機和滑槽送入雷蒙磨主體內部，此時保持磨環固定不動，梅花架在外部傳動裝置的動力作用下進行快速的旋轉運動，懸掛于梅花架上的4個至6個懸擺式磨輥總承會繞機體的中心軸線開始旋轉，同時磨輥繞磨輥軸進行自轉，由于梅花架旋轉產生的離心力，使得這幾個磨輥開始向外張開，進而壓緊磨環，并且同時以一定的速度與物料進行碰撞，在碰撞中實現對于物料的破碎與打磨，最后，經過破碎的物料，被鼓風機送入到分析器中進行下一步的粒度分級與處理，經過分級的物料，粒徑過大則會被重新投入到磨機中進行下一步的磨碎處理，而分級合格的物料會經過分析機出口進入收集系統。研究表明，雷蒙磨進行工作時，主要的作用力來自于機體的沖擊力與磨輥對于物料的離心碾壓力。

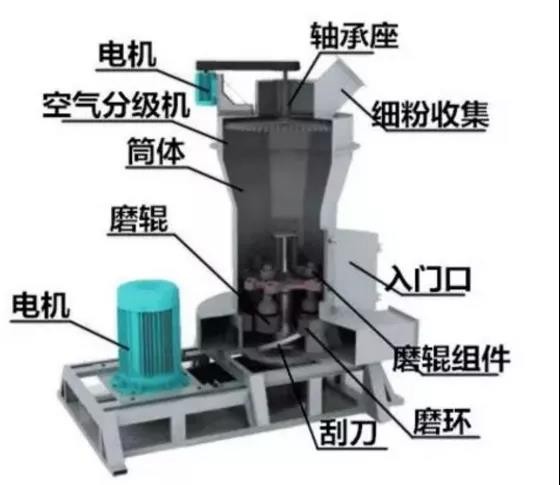

雷蒙磨工作原理

二、篩分設備：振動篩

振動篩是最近迅速發展起來的一種篩分設備，應用領域很廣。隨著經濟的發展以及市場的需求，振動篩的分類也呈現多樣化趨勢。振動篩可主要分為旋振篩、直線篩和等厚篩等，目前市場上生產振動篩的公司也都有不同分類，但從振動篩的性能上大致分為以上三種。今天我們要說的是振動篩里面的旋振篩。

粉體加工中常用的篩分設備按使用方式分為干式篩和濕式篩，按篩面的運動特性分為固定篩、回轉篩、搖動篩、振動篩等。其中使用最廣泛的篩分機械就是振動篩，旋振篩屬于振動篩的一種。

旋振篩的工作狀態有效的模仿了人類手工動作和過程的篩分機械，其獨特的設計巧妙地把篩（平面圓周運動）、簸（向上拋物運動）結合起來，物料在設備內做水平與拋擲狀三維翻滾運動，從中心向外緣均勻分散，以螺旋運動向軸向傳播。當旋振篩工作的時候，電機驅動篩機做空間三維曲線，此曲線在平面上投影為圓形，在兩垂直上的投影均為橢圓形。調整電機的偏心快，可以改變曬面上物料的運動軌跡，從而使篩體產生平旋垂直復合振動，達到篩分的目的。

物料從機器的中間給料，物料在篩網上的運動距離基本相同，可以保證非常精確的篩分過程。旋振篩的徑向角使得物料在篩網上呈漸開線運動，其設計使得物料能在較小的面積上走過相對長的路，物料的著網時間比其他類型的篩子時間要長。調整徑向角和切向角可以調整篩分的精度和產量。

三、輸送設備

1.螺旋輸送機

螺旋輸送機俗稱絞龍，是利用螺旋片的旋轉推動散粒料沿著機殼向前運動的輸送設備。17世紀中葉，人們利用架空索道輸送散裝物料。1887年，阿基米德發明并且生產出螺旋輸送機，后來經過不斷改進，螺旋輸送機正式用于工業運輸。螺旋輸送機由螺旋體本體（頭部軸承、尾部軸承、懸掛軸承、機殼、底座、蓋板、螺旋）、進出料口、驅動裝置（電動機、減速器、聯軸器、底座）三部分組成。螺旋輸送機分為兩種形式，“U”型機殼、圓型機殼。單軸驅動螺旋的U型螺旋輸送機長度小于35m時為單軸驅動螺旋；而當U型螺旋輸送機長度大于35m時，為雙軸驅動螺旋。圓型機殼主要是用作密封設備進料，圓型機殼的絞龍又叫密封絞龍。料槽與螺旋葉片的間隙由螺旋面直徑及物料的磨磋性共同決定。

2.螺旋洗砂機

螺旋洗砂機是洗砂機的一種，主要通過設備內的螺旋裝置對砂石料進行攪拌，從而使砂石料中的泥土與水進行混合，從設備上的流口排出，而砂石料則在螺旋裝置的作用下被逐步篩選，從頂端的出料口排出，從而實現了砂石料的清洗篩選效果。螺旋洗砂機特別適用于制作磨料，耐火材料，水泥、石英砂、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，是一種高效，節能的碎石制砂設備，比傳統制砂機節能50%。

除了上述設備，一條完整的粉體生產線還包含前端破碎機、收塵系統、包裝系統等。桂林鴻程是專業的粉體設備廠家，我們可提供全套粉體生產線設備，EPC總包服務為您省心省力，如有需求，歡迎來電了解詳情，聯系電話：18878317066 蔣工
